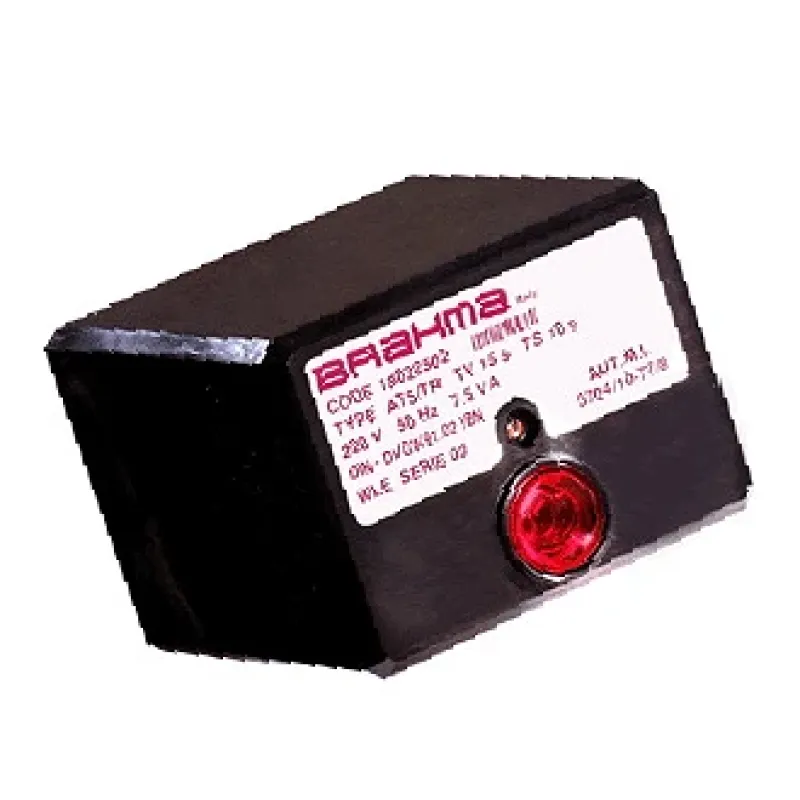

Блок управления горением Brahma AT5/TR SF (220/60), 18022532
- Производитель:
- Артикул:BR-0263
- Доступно:Есть в наличии49
- Внешний трансформатор розжига:Нет
- Время безопасности:10 сек
- Время ожидания или продувки:15 сек
- Время отклика при потере пламени:< 1 сек
- Встроенный газовый клапан:Нет
- Встроенный трансформатор розжига:Да
- Для газовых горелок:Да
- Для жидкотопливных горелок:Нет
- Для комбинированных горелок:Нет
- Класс защиты:IP 40
- Напряжение питания:220В ? / 50-60 ГЦ
- Оптоизоляторы:Нет
- Применение:Для атмосферных горелок
- Рабочая влажность:макс. 95% при 40°С
- Рабочая температура, C°:от -10°С до +60°С
- Ручной сброс:Да
- Тип корпуса:Eurobox
- Тип устройства:Электромеханическое
- Электронный сброс:Нет
- ЭМС-фильтр:Нет
Блок управления горением Brahma AT5/TR SF (арт. 18022532) представляет собой высокоэффективное устройство, разработанное для автоматизации процессов розжига и контроля пламени в атмосферных газовых горелках. Данный контроллер обеспечивает надежную работу теплогенерирующего оборудования мощностью до 350 кВт, гарантируя строгое соблюдение протоколов безопасности в бытовых и промышленных системах.
Назначение и область применения
Основная задача блока — управление циклом запуска горелки и непрерывный мониторинг наличия пламени. Устройство предназначено для интеграции в системы, где критически важна стабильность и безопасность розжига. Области применения включают:
- Бытовые и полупромышленные газовые котлы отопления.
- Воздухонагреватели и промышленные теплогенераторы.
- Сушильные установки и печи, использующие атмосферные газовые горелки.
Принцип работы и преимущества
Работа устройства основана на циклическом алгоритме контроля. После подачи напряжения блок выполняет самодиагностику и переходит к фазе продувки. Встроенный трансформатор розжига генерирует высоковольтный разряд, инициируя поджиг газа. Контроллер отслеживает наличие пламени методом ионизации. При срыве пламени или отсутствии розжига в течение времени безопасности (10 с) устройство мгновенно перекрывает подачу топлива, блокируя систему.
Преимущества модели:
- Интегрированный трансформатор розжига: снижает сложность монтажа и уменьшает количество внешних электрических соединений.
- Высокое быстродействие: время отклика при потере пламени составляет менее 1 секунды, что минимизирует риск утечки газа.
- Защита от несанкционированного запуска: реализована функция безопасного перезапуска — повторный цикл возможен только после ручного сброса оператором.
- Надежность: корпус стандарта Eurobox обеспечивает защиту IP40, предохраняя внутренние компоненты от пыли и внешних воздействий.
Технические характеристики
- Напряжение питания: 220 В (-20% / +10%), 50 Гц.
- Максимальная мощность горелки: до 350 кВт.
- Время ожидания (продувки): 15 секунд.
- Время безопасности (TS): 10 секунд.
- Время отклика при потере пламени: < 1 секунды.
- Класс защиты корпуса: IP40.
- Рабочая температура: от -10°C до +60°C.
- Потребляемая мощность: 15 ВА (пуск), 7.5 ВА (работа).
- Параметры розжига: напряжение 8 кВ, ток 6 мА.
- Минимальный ток ионизации: 0.5 мкА.
- Вес (с цоколем): 515 г.
Совместимость и подбор
Модель AT5/TR SF является универсальным решением для замены вышедшей из строя автоматики в горелках аналогичного типа. При подборе важно учитывать напряжение питания, время безопасности и тип контроля пламени (ионизационный). Устройство совместимо с большинством стандартных атмосферных горелок, где требуется надежный контроль процесса сжигания.
Примеры использования
- Автоматизация отопления: Установка в напольный котел для обеспечения автоматического розжига по сигналу внешнего термостата.
- Промышленная модернизация: Интеграция в горелочный узел сушильной камеры для повышения уровня безопасности объекта.
- Сервисное обслуживание: Использование в качестве надежного аналога при ремонте теплогенераторов, требующих быстрого восстановления работоспособности.
